Dalam sistem HVAC modern, terutama pada fasilitas cleanroom, pharmaceutical, hospital, dan laboratorium, pengendalian aliran udara menjadi faktor yang sangat menentukan kualitas lingkungan. Salah satu parameter paling penting dalam pengendalian tersebut adalah differential pressure monitoring atau monitoring tekanan diferensial.

Meski sering terlihat sederhana, pengukuran differential pressure memiliki peran besar dalam menjaga arah aliran udara, mencegah kontaminasi silang, serta memastikan sistem HVAC bekerja sesuai standar regulasi dan desain ruangan.

Pada fasilitas dengan kontrol lingkungan ketat, kegagalan menjaga differential pressure bahkan dapat menyebabkan batch rejection, audit finding, hingga risiko kontaminasi produk.

Apa Itu Differential Pressure?

Differential pressure merupakan selisih tekanan antara dua area yang saling berhubungan. Dalam cleanroom dan sistem HVAC, tekanan ini digunakan untuk mengontrol arah perpindahan udara.

Prinsip dasarnya sangat sederhana: udara selalu bergerak dari area bertekanan lebih tinggi menuju area bertekanan lebih rendah.

Dengan menciptakan pressure cascade, udara bersih akan terus terdorong keluar dari area yang lebih kritis sehingga mencegah masuknya partikel, mikroorganisme, maupun kontaminan dari area sekitar.

Mengapa Differential Pressure Sangat Penting?

Pada fasilitas umum, perubahan tekanan mungkin tidak terlalu terasa. Namun pada cleanroom pharmaceutical, rumah sakit, laboratorium biologis, hingga semiconductor manufacturing, kestabilan tekanan menjadi bagian utama dari strategi contamination control.

Differential pressure digunakan untuk:

• Menjaga arah airflow antar ruangan
• Mencegah cross contamination
• Mempertahankan klasifikasi cleanroom
• Mendukung sistem containment
• Memastikan compliance terhadap GMP dan ISO
• Melindungi produk maupun operator

Dalam cleanroom farmasi misalnya, area dengan klasifikasi lebih tinggi harus memiliki tekanan lebih tinggi dibanding area sekitarnya agar kontaminasi tidak masuk saat pintu dibuka.

Konsep Pressure Cascade pada Cleanroom

Salah satu implementasi paling umum adalah pressure cascade system.

Pada sistem ini, setiap ruangan memiliki level tekanan berbeda sesuai tingkat kebersihannya. Area paling kritis memiliki tekanan tertinggi, kemudian menurun secara bertahap menuju area dengan klasifikasi lebih rendah.

Contoh sederhana:

Ketika pintu dibuka, udara akan tetap bergerak dari area bersih menuju area kurang bersih sehingga partikel tidak berpindah ke area kritis.

Instrument yang Digunakan untuk Differential Pressure Monitoring

Perkembangan teknologi HVAC membuat sistem monitoring tekanan kini jauh lebih modern dibanding sekadar pressure gauge analog.

Beberapa instrument yang umum digunakan antara lain:

1. Magnehelic Gauge

Instrument analog klasik yang banyak digunakan pada cleanroom dan filter monitoring.

Keunggulannya:

• Sederhana
• Tidak membutuhkan listrik
• Mudah dibaca

Namun kelemahannya adalah tidak memiliki fitur data logging maupun alarm otomatis.

2. Differential Pressure Transmitter

Merupakan sensor elektronik yang mampu mengirimkan sinyal ke:

• BMS
• PLC
• EMS
• SCADA

Jenis ini menjadi standar pada fasilitas modern karena mendukung:

• Continuous monitoring
• Trending data
• Alarm system
• Remote monitoring
• Audit trail

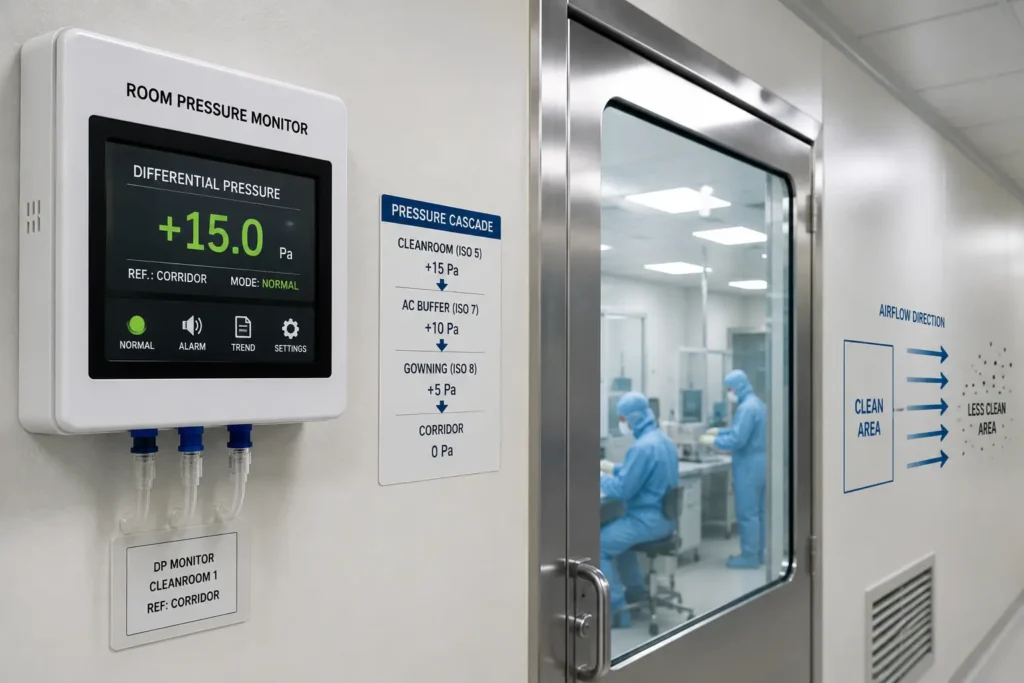

3. Room Pressure Monitor

Perangkat ini biasanya dipasang langsung di depan ruangan cleanroom dan menampilkan:

• Differential pressure
• Status alarm
• Temperatur
• Humidity

Beberapa model modern bahkan sudah mendukung:

• Touchscreen
• Ethernet
• Modbus
• BACnet
• Cloud integration

Peran Differential Pressure dalam Sistem HVAC

Differential pressure monitoring tidak berdiri sendiri. Parameter ini sangat berkaitan dengan performa HVAC secara keseluruhan.

Tekanan ruangan dipengaruhi oleh:

• Supply airflow
• Return airflow
• Exhaust airflow
• Leakage ruangan
• Kondisi filter HEPA
• Posisi damper
• Aktivitas buka-tutup pintu

Ketika salah satu parameter berubah, differential pressure juga akan berubah.

Karena itu, monitoring tekanan sering dijadikan indikator awal adanya masalah pada sistem HVAC seperti:

• HEPA filter clogging
• Fan imbalance
• Air leakage
• Damper malfunction
• Kegagalan airflow balancing

Regulasi dan Standar yang Mengatur Differential Pressure

Dalam industri regulated environment, differential pressure merupakan parameter yang wajib dimonitor.

Beberapa standar yang sering digunakan meliputi:

• EU GMP Annex 1
• ISO 14644
• FDA Guidance
• ISPE Baseline Guide
• ASHRAE Cleanroom Design Guide

EU GMP Annex 1 bahkan merekomendasikan minimum differential pressure sekitar 10–15 Pa antar area dengan klasifikasi berbeda serta mewajibkan continuous monitoring pada area kritikal tertentu.

Tren Teknologi Differential Pressure Monitoring 2026

Saat ini sistem monitoring tekanan berkembang menuju konsep smart environmental monitoring.

Beberapa tren terbaru meliputi:

Continuous Real-Time Monitoring

Monitoring dilakukan 24/7 tanpa inspeksi manual.

IoT & Cloud Integration

Data tekanan dapat dipantau dari dashboard maupun perangkat mobile.

Audit Trail & Data Logging

Seluruh histori tekanan tersimpan otomatis untuk kebutuhan audit GMP.

Smart Alarm System

Alarm dapat dikirim melalui:

• Email
• SMS
• SCADA
• Mobile notification

Predictive Maintenance

Analisa trend differential pressure mulai digunakan untuk mendeteksi potensi kerusakan HVAC sebelum terjadi kegagalan sistem.

Tantangan dalam Differential Pressure Monitoring

Meski terlihat sederhana, monitoring tekanan rendah pada cleanroom sebenarnya cukup kompleks.

Beberapa faktor yang memengaruhi akurasi pengukuran antara lain:

• Posisi instalasi tubing
• Panjang tubing
• Getaran HVAC
• Leakage ruangan
• Drift sensor
• Kalibrasi
• Perubahan airflow

Kesalahan instalasi kecil sekalipun dapat menyebabkan pembacaan tekanan menjadi tidak stabil dan berpotensi menimbulkan false alarm maupun deviasi audit.

Masa Depan Monitoring Cleanroom dan HVAC

Seiring meningkatnya tuntutan terhadap kualitas lingkungan dan compliance industri, differential pressure monitoring akan terus menjadi bagian penting dari sistem HVAC modern.

Ke depan, monitoring tidak lagi hanya berfungsi sebagai alat pembacaan tekanan, melainkan menjadi bagian dari ekosistem otomatisasi bangunan yang terintegrasi dengan:

• Environmental Monitoring System
• Building Management System
• Energy Optimization
• Predictive Analytics
• Smart Factory Infrastructure

Dalam industri seperti pharmaceutical dan semiconductor, monitoring tekanan bahkan sudah menjadi salah satu parameter paling kritikal dalam menjaga keberlangsungan proses produksi dan kualitas produk.
